Istalacion aislada para iluminacion y bombeo para el abastecimiento de ganado

Esta instalación básica, con sólo 800 Wp de campo solar, permite recargar un pack de baterías de 5 kWh de capacidad y proporciona energía un inversor con cargador y regulador MPPT integrados. El equipo permite iluminar un cebadero de ganado mediante focos LED de bajo consumo y usar una bomba de 0,5 CV para rellenar los depósitos de agua durante los meses de invierno. La potencia del inversor (3 kVA) es suficiente incluso para manejar puntualmente herramientas eléctricas de hasta 2.000 W, lo que permite prescindir del acarreo de generador, combustible, y disponer permanentemente de electricidad en la nave.

Montaje de los soportes para los módulos FV.

press to zoom

Vista trasera de la estructura

press to zoom

Vista con los 4 módulos FV de 185W, con lámina de color negro, montados y fijados sobre la estructura.

press to zoom

Se dotó de iluminación interior al contenedor que aloja el sistema con tubos LED de ultra-bajo consumo

press to zoom

El equipo inversor incorpora todos los elementos necesarios para el funcionamiento de la instalación, incluso una pantalla multifunción

press to zoom

Prueba de funcionamiento, una vez conectado el equipo

press to zoom

Prueba de funcionamiento, una vez conectado el equipo

press to zoom

Focos LED de bajo consumo de 70 y 150W. En total, hay 520W, con una intensidad luminosa conjunta de casi 46.000 lúmenes (el equivalente a 5.000 W de bombillas incandescentes o casi 1.000 en focos de halogenuro o sodio, pero con arranque instantáneo y mayor vida útil)

press to zoom

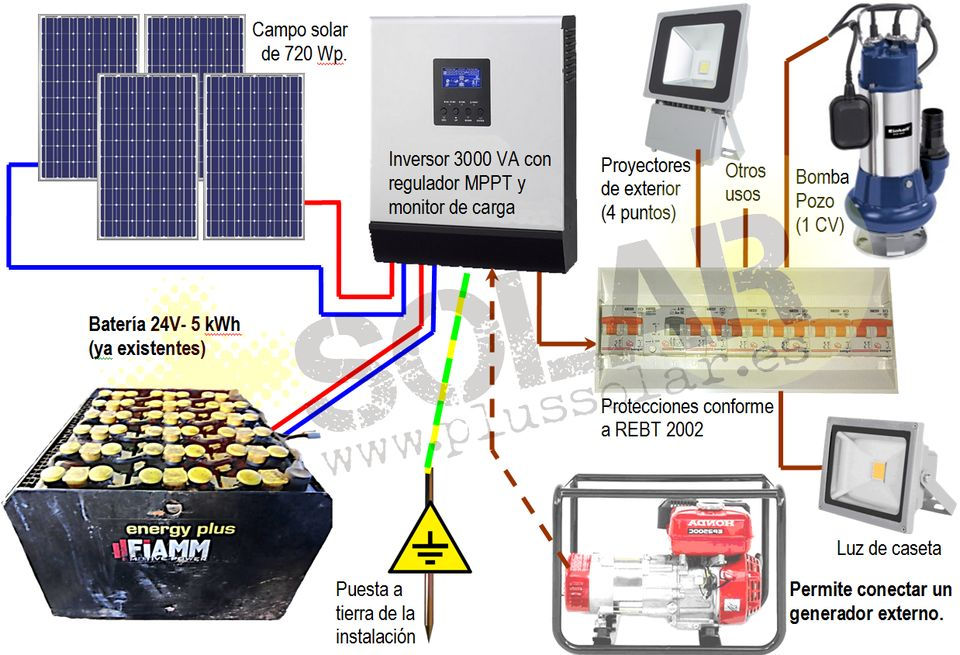

Esquema sinóptico de la instalación. A partir de unas baterías de segunda mano de las que disponía la propiedad, se plantea un sistema fotovoltaico aislado. Por el reducido consumo eléctrico previsto, un pequeño campo FV de 700 W basta para abastecer la iluminación LED y el uso puntual de una bomba de 1CV, aunque permite conectar puntualmente herramientas eléctricas cuya potencia no supere los 3.000W
