Sistema híbrido fotovoltaico-diesel en el Albergue rural de Tejadillos (Cuenca)

En 2018 hemos montado un impresionante sistema híbrido para abastecer el Albergue Rural "Casa de Tejadillos", en el Parque Natural de la serranía conquense. Un emplazamiento de sobra conocido para los conquenses, que desde 2018 vuelve a ofrecer alojamiento en un lugar privilegiado, con instalaciones mejoradas y altos estándares de confort gracias a nuestra instalación.

Esta instalación puede funcionar a partir de la energía del sol entre Marzo y Octubre, y recurre a un generador diésel como fuente principal para recargar sus baterías de 26 kWh en los meses de invierno, cuando las crestas rocosas del entorno apenas dejan pasar unas pocas horas de sol al día.

27_Hibrida_5kVA_22kW_Tejadillos_Cuenca
27_Hibrida_5kVA_22kW_Tejadillos_Cuenca

Partíamos de esta caseta, originariamente parte del complejo de la Casa de Tejadillos, y refomada para albergar el sistema fotovoltaico y de baterías.

press to zoom
31_Hibrida_5kVA_22kW_Tejadillos_Cuenca
31_Hibrida_5kVA_22kW_Tejadillos_Cuenca

Diseñamos el sistema de forma que pudiera transportarse ya montado, cableado y probado. Un equipo que, sin contar las baterías, ya pesaba más de 80 kilos.

press to zoom
30_Hibrida_5kVA_22kW_Tejadillos_Cuenca
30_Hibrida_5kVA_22kW_Tejadillos_Cuenca

El cuadro una vez cableado, probado y listo para montar.

press to zoom
29_Hibrida_5kVA_22kW_Tejadillos_Cuenca
29_Hibrida_5kVA_22kW_Tejadillos_Cuenca

El sistema de inversor-cargador-maniobra convenientemente protegido para su traslado hasta Cuenca.

press to zoom
28_Hibrida_5kVA_22kW_Tejadillos_Cuenca
28_Hibrida_5kVA_22kW_Tejadillos_Cuenca

La noche anterior se procedió a cargar todo el equipo y la herramienta precisa; los módulos y baterías fueron enviados por agencia directamente a la localización

press to zoom
25_Hibrida_5kVA_22kW_Tejadillos_Cuenca
25_Hibrida_5kVA_22kW_Tejadillos_Cuenca

Instalando la estructura para el campo solar sobre el tejado de la casilla de equipos.

press to zoom
22_Hibrida_5kVA_22kW_Tejadillos_Cuenca
22_Hibrida_5kVA_22kW_Tejadillos_Cuenca

Parte del campo solar ya montado.

press to zoom
21_Hibrida_5kVA_22kW_Tejadillos_Cuenca
21_Hibrida_5kVA_22kW_Tejadillos_Cuenca

Los módulos de Q-Cells tienen 120 células dispuestas en 2 hileras de 60 y homologan 310Wp en unas dimensiones estándar de 1,00×1,65m.

press to zoom
18_Hibrida_5kVA_22kW_Tejadillos_Cuenca
18_Hibrida_5kVA_22kW_Tejadillos_Cuenca

Con sólo 6 módulos, el campo solar dispone de más de 1.800Wp, la misma potencia que se obtendría con módulos de 2×1m, que son mucho más pesados y frágiles.

press to zoom
20_Hibrida_5kVA_22kW_Tejadillos_Cuenca
20_Hibrida_5kVA_22kW_Tejadillos_Cuenca

La estructura supera la pendiente negativa contrainclinando el plano.

press to zoom
16_Hibrida_5kVA_22kW_Tejadillos_Cuenca
16_Hibrida_5kVA_22kW_Tejadillos_Cuenca

En caso necesario, el campo FV podría aumentarse instalando 3 ó 6 módulos adicionales sobre la parte del tejado aún libre.

press to zoom
15_Hibrida_5kVA_22kW_Tejadillos_Cuenca
15_Hibrida_5kVA_22kW_Tejadillos_Cuenca

Preparativos para la colocación de los equipos, fijando la barra de la que se colgará el marco de acero...

press to zoom
14_Hibrida_5kVA_22kW_Tejadillos_Cuenca
14_Hibrida_5kVA_22kW_Tejadillos_Cuenca

Procedimos a colgar el marco con los equipos y a instalar las baterías seguidamente.

press to zoom
13_Hibrida_5kVA_22kW_Tejadillos_Cuenca
13_Hibrida_5kVA_22kW_Tejadillos_Cuenca

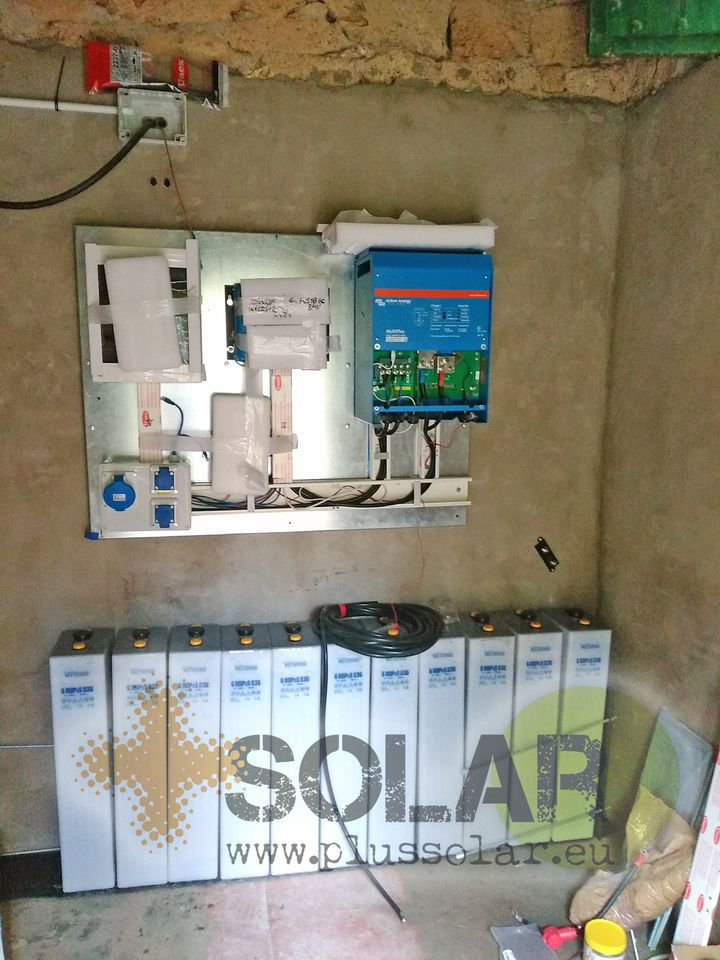

Bancada de baterías casi completa. Cada uno de los acumuladores almacena 2,5 kWh y pesa casi 80 kilos.

press to zoom
12_Hibrida_5kVA_22kW_Tejadillos_Cuenca
12_Hibrida_5kVA_22kW_Tejadillos_Cuenca

Sistema conectado y funcionando: al final del segundo día de montaje ya disponíamos de suministro eléctrico y autonomía para el resto del montaje.

press to zoom
11_Hibrida_5kVA_22kW_Tejadillos_Cuenca
11_Hibrida_5kVA_22kW_Tejadillos_Cuenca

Una vez completo, este es el aspecto de la sala de equipos.

press to zoom

Para hacerse una idea de la magnitud del suministro sólo hay que ver las instalaciones. Caldera, depuradora, bomba de presión, depósito de inercia, frigorífico industrial, congelador, y más de 60 puntos de luz... todo ello monitorizado remotamente.

05_Hibrida_5kVA_22kW_Tejadillos_Cuenca
05_Hibrida_5kVA_22kW_Tejadillos_Cuenca

Lo que encontramos: un galimatías de cuadro trifásico ocupando todo el espacio

press to zoom
03_Hibrida_5kVA_22kW_Tejadillos_Cuenca
03_Hibrida_5kVA_22kW_Tejadillos_Cuenca

Nuestra mejora: convertimos el cuadro a monofásico, simplificamos el cuadro y redujimos el espacio ocupado.

press to zoom
02_Hibrida_5kVA_22kW_Tejadillos_Cuenca
02_Hibrida_5kVA_22kW_Tejadillos_Cuenca

El espacio ganado lo precisábamos para instalar controladores remotos por WiFi para poder gestionarlo a distancia o, por ejemplo, programar el funcionamiento de la depuradora desde el mismo albergue o a distancia.

press to zoom
01_Hibrida_5kVA_22kW_Tejadillos_Cuenca
01_Hibrida_5kVA_22kW_Tejadillos_Cuenca

También se adaptó el cuadro de la depuradora a monofásico con programación y activación remota.

press to zoom
07_Hibrida_5kVA_22kW_Tejadillos_Cuenca
07_Hibrida_5kVA_22kW_Tejadillos_Cuenca

El apartado de iluminación es parte integral del diseño de la instalación; con 60 puntos de luz es fundamental la elección de bombillas LED de muy bajo consumo y alto rendimiento.

press to zoom
06_Hibrida_5kVA_22kW_Tejadillos_Cuenca
06_Hibrida_5kVA_22kW_Tejadillos_Cuenca

Los altos techos condicionan también la elección de las bombillas para no generar sombras.

press to zoom
09_Hibrida_5kVA_22kW_Tejadillos_Cuenca
09_Hibrida_5kVA_22kW_Tejadillos_Cuenca

El nivel de equipamiento eléctrico es el de un local terciario: Caldera, depósito de inercia, grupo de presión...

press to zoom
10_Hibrida_5kVA_22kW_Tejadillos_Cuenca
10_Hibrida_5kVA_22kW_Tejadillos_Cuenca

Cocina con lavavajillas, microondas, frigorífico, congelador...

press to zoom
08_Hibrida_5kVA_22kW_Tejadillos_Cuenca
08_Hibrida_5kVA_22kW_Tejadillos_Cuenca
press to zoom
