Instalación sobre una caseta prefabricada para vivienda aislada en Caracuel de Cva (CR)

Los habitantes de esta vivienda situada en la dehesa de Caracuel de Calatrava llevaban 15 años abasteciéndose de electricidad con generadores, comprando y trasegando una cantidad ingente de combustible durante todo este tiempo, para ni tan siquiera disponer de energía las 24h del día. De hecho, su cuarto generador -un grupo diésel insonorizado de 7,5 kVA-, que costó casi lo que esta instalación, y había afrontado su primera reparación importante.



Sobre la subestructura portante de una caseta de obra montamos un soporte específicamente diseñado para albergar un campo solar con 9 módulos fotovoltaicos SHARP de 270Wp. El campo genera más de 15 kWh cada día despejado del verano. En el interior de la caseta montamos un potente banco de baterías a 48V con 32 kWh de capacidad y los equipos de potencia. Como en todos nuestros montajes de cierta envergadura (y cada vez más instalaciones de medio tamaño), se ha monitorizado completamente la instalación mediante el sistema Color Control, permitiendo al cliente la gestión de su instalación de un vistazo y la obtención de históricos, % consumo directo y desde batería.. Desde entonces, el generador ha quedado en reserva y sólo se emplea en épocas de nubosidad.

Aislada_5kVA_2.5kWp_Caracuel_Cva_02
Aislada_5kVA_2.5kWp_Caracuel_Cva_02

Inicio del montaje y acopio de materiales

Aislada_5kVA_2.5kWp_Caracuel_Cva
Aislada_5kVA_2.5kWp_Caracuel_Cva

Módulos fotovoltaicos Sharp, fabricante pionero y de mayor prestigio a nivel mundial.

Aislada_5kVA_2.5kWp_Caracuel_Cva_03
Aislada_5kVA_2.5kWp_Caracuel_Cva_03

Comienza el montaje de la bancada de baterías.

Aislada_5kVA_2.5kWp_Caracuel_Cva_04
Aislada_5kVA_2.5kWp_Caracuel_Cva_04

Bancada de baterías completa. Con 850 kilos de peso, el soporte fué diseñado para repartirlo entre los traveseros de la subestructura, y evitar traspasar el suelo de aglomerado.

Aislada_5kVA_2.5kWp_Caracuel_Cva_05
Aislada_5kVA_2.5kWp_Caracuel_Cva_05

Toda la electrónica de potencia se planteó sobre un cuadro de acero, minimizando el espacio y permitiendo un firme anclaje a las paredes de chapa sandwich.

Aislada_5kVA_2.5kWp_Caracuel_Cva_09
Aislada_5kVA_2.5kWp_Caracuel_Cva_09

La estructura se planteó para hasta 10 módulos en 2 hileras, aunque finalmente y para optimizar su desempeño se instalaron 9.

Aislada_5kVA_2.5kWp_Caracuel_Cva_07
Aislada_5kVA_2.5kWp_Caracuel_Cva_07

Ejecutamos las labores de recortado y taladrado in situ, ya que la estructura debía adaptarse milimétricamente sobre la de la caseta.

Aislada_5kVA_2.5kWp_Caracuel_Cva_06
Aislada_5kVA_2.5kWp_Caracuel_Cva_06
Aislada_5kVA_2.5kWp_Caracuel_Cva_10
Aislada_5kVA_2.5kWp_Caracuel_Cva_10

Los soportes se diseñaron expresamente para este caso particular, con los pórticos laterales simétricos y distintos del central.

Aislada_5kVA_2.5kWp_Caracuel_Cva_11
Aislada_5kVA_2.5kWp_Caracuel_Cva_11
Aislada_5kVA_2.5kWp_Caracuel_Cva_12
Aislada_5kVA_2.5kWp_Caracuel_Cva_12
Aislada_5kVA_2.5kWp_Caracuel_Cva_24
Aislada_5kVA_2.5kWp_Caracuel_Cva_24
Aislada_5kVA_2.5kWp_Caracuel_Cva_23
Aislada_5kVA_2.5kWp_Caracuel_Cva_23

Se prestó especial atención a las uniones con la subestructura, vital para conseguir una alta resistencia y durabilidad.

Aislada_5kVA_2.5kWp_Caracuel_Cva_22
Aislada_5kVA_2.5kWp_Caracuel_Cva_22

También se reforzaron todos los puntos de simple anclaje, de modo que cada unión fuera lo más robusta posible.

Aislada_5kVA_2.5kWp_Caracuel_Cva_25
Aislada_5kVA_2.5kWp_Caracuel_Cva_25

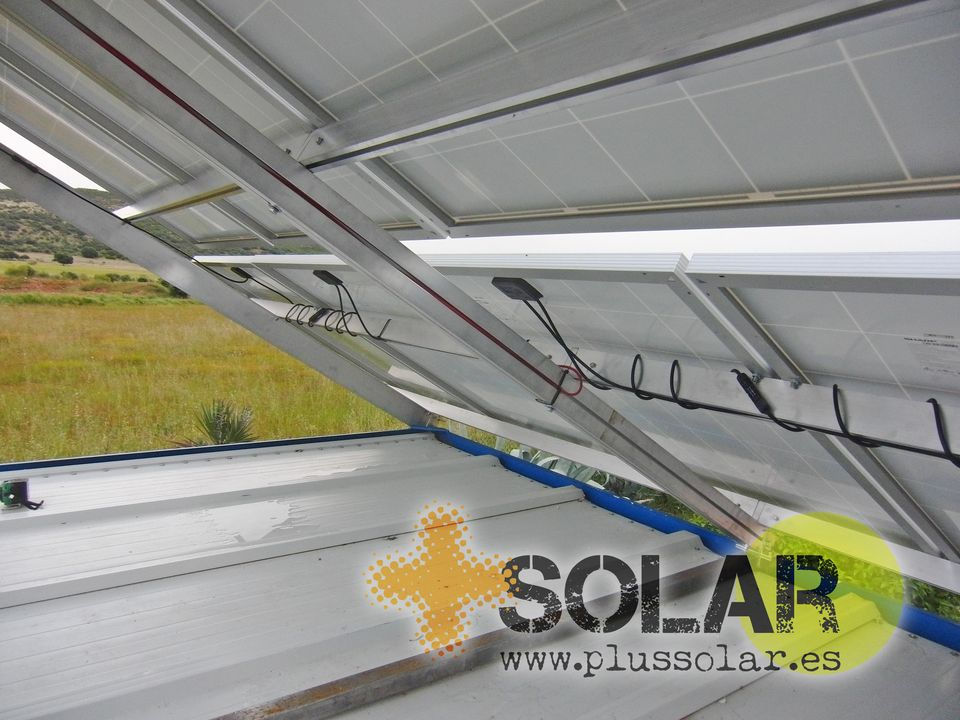

El campo solar visto desde su trasera no solo resulta visualmente limpio y armonioso, sino resistente y duradero. Una vez montado, resiste sin problema el peso de una persona sobre los módulos.

Aislada_5kVA_2.5kWp_Caracuel_Cva_13
Aislada_5kVA_2.5kWp_Caracuel_Cva_13

Vista trasera del campo solar terminado sobre la caseta. Las baterías están situadas para actuar como contrapeso a las fuerzas que el viento pueda ejercer sobre el campo solar.

Aislada_5kVA_2.5kWp_Caracuel_Cva_20
Aislada_5kVA_2.5kWp_Caracuel_Cva_20
Aislada_5kVA_2.5kWp_Caracuel_Cva_14
Aislada_5kVA_2.5kWp_Caracuel_Cva_14

De nuevo en el interior, se plantearon todos los equipos y se cablearon por el interior de canaletas.

Aislada_5kVA_2.5kWp_Caracuel_Cva_16
Aislada_5kVA_2.5kWp_Caracuel_Cva_16

Hay quien aún piensa que una instalación fotovoltaica consiste sólo en unir positivos y negativos. Quizás sea aplicable a las de juguete.

Aislada_5kVA_2.5kWp_Caracuel_Cva_15
Aislada_5kVA_2.5kWp_Caracuel_Cva_15

Se completó la instalación con un extractor de aire comandado por termostato, se mejoró la preinstalación eléctrica de la caseta con más enchufes y luces led en interior y exterior, y se conectó la vivienda con varios cables de red para el sistema de gestión remota.

Aislada_5kVA_2.5kWp_Caracuel_Cva_27
Aislada_5kVA_2.5kWp_Caracuel_Cva_27

Una vez terminado el montaje, apenas quedaron cables a la vista.

Aislada_5kVA_2.5kWp_Caracuel_Cva_26
Aislada_5kVA_2.5kWp_Caracuel_Cva_26

La instalación se completa con un sistema de CC a 24V mediante conversión directa, que alimenta tanto el Color Control como iluminación LED bajo las baterías para ayudar a comprobar su nivel de electrolito.
